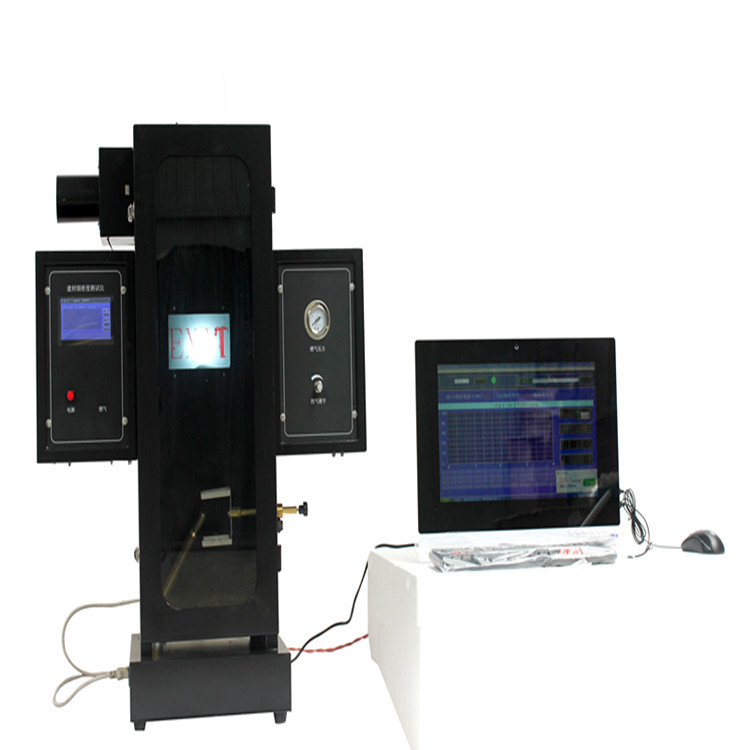

機臺型號：JCY-3型煙密度測試儀   一.煙密度測試儀適用范圍：
觸摸屏電腦雙控制建材煙密度測試儀根據國家標準GB/T8627-2007《建筑材料燃燒或分解的煙密度試驗方法》所規定的技術條件而研制的，適用于建筑材料及其制品和其它材料燃燒靜態產煙量的測定。

二.煙密度測試儀功能特點
1. 雙控制方式，可在觸摸屏上控制操作，也可以在電腦上操控，操作方式可任意切換!
2. 一臺設備可同時幾臺電腦操作，可幾臺電腦同時在線，可實現局域網共享!
3. 主輔燃燒器可自動旋轉，定位準確。
4. 自主開發控制程序，可滿足試驗中的各種操作、記錄、時時曲線、結果計算

三.煙密度測試儀相關技術參數
1. 對于試件的大煙密度（ MSD ）和煙密度等級（ SDR ）： 0-100% 連續可測，自動計算；
2. 用標準慮光片校正誤差不大于 3% ； 每臺設備配備三塊標準濾光片，對光源校對的數據，具有代表性
3. 本生燈工作壓力（ 210±5 ） KPa ；
4. 本生燈對試樣施加火焰 4min ；
5. 燃燒燈：為本生燈，長度260mm，噴嘴直徑0.13mm，與煙箱成45°角；
6. 光電系統：光源為燈泡，功率15W，工作電壓6V；
7. 排風系統：本機器裝有強力排風扇，試驗完后，能將廢氣排出室外；
8. 煙密度測量范圍：0~100%；
9. 煙密度測量準確度：±3%；
10. 接收器：為硅光電池，透光率0%為無光線通過，透光率100%光無遮擋完全通過；
11. 主燃燒器工作壓力：276KPa（可調）；
12. 自動計時，自動點火，自動排煙；光通量可分階段性線性校正試測試數據
更準確；
13. 觸摸顯示屏：
a. 尺寸：5寸 有效顯示尺寸 長11cm 寬6.28cm；
b. 分辨率：800*480
c. 通訊接口 RS232、3.3V CMOS或TTL、串口方式
d. 儲存容量:1G
e. 采用純硬件FPGA驅動顯示，“零”啟動時間，上電即可運行
f. 采用M3+FPGA架構，M3負責指令解析，FPGA專注TFT顯示，速度和可靠性均領先同類方案
g. 主控制器均采用低能耗處理器，自動進入節能模式
14. 氣源： 95%丙烷氣，或同等純度的煤氣（客戶自備）；
15. 長*寬*高 740 *500*高900（mm）

四.煙密度測試儀工作條件 ：
1.環境溫度：0℃-40℃；
2.相對濕度：≤85％
3.供電電壓及功率：220V±10％、50HZ、100W；
4.燃氣壓力：0-0.3MPa（可調節）；
5.環境及試驗要求：儀器工作時應避免強光直接照射或反射到儀器上；試驗進行90min后，應關閉燃氣源對儀器降溫15min。
6.環境氣流：工作狀態時無強制空氣流動現象；
7.儀器應放在通風櫥內進行試驗；

五.煙密度測試儀結構：
分為煙箱和控制兩大部分；
煙箱部分：煙箱的左右兩側面板上，有電源開關、安全標志開關（背燈開關）、燃氣調節裝置，另外還有控制排風機的開關（風機開關）。

六.煙密度測試儀設計標準：GB/T8627-2007《建筑材料燃燒或分解的煙密度試驗方法》
符合標準： GB/T8627 ASTM D2843
