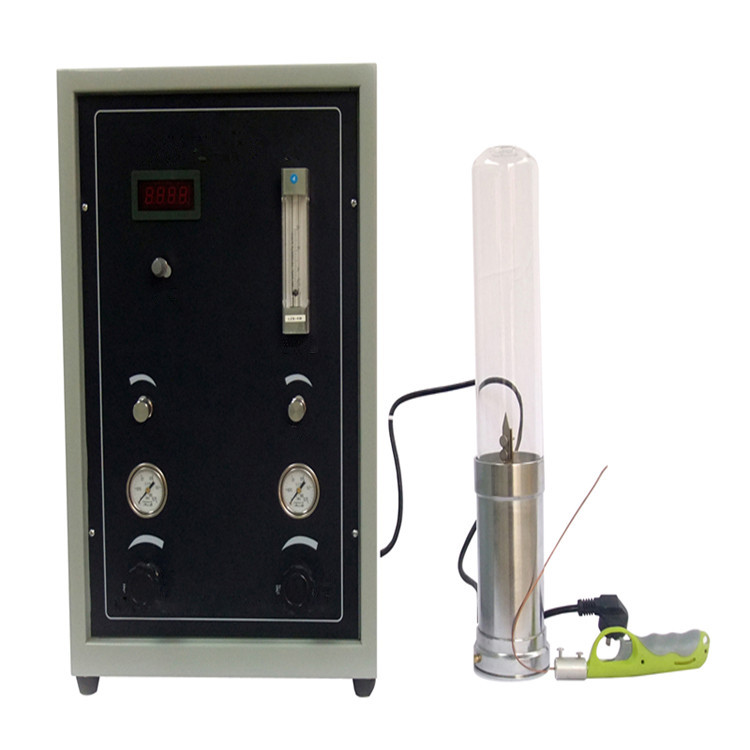

機臺型號：JF-3型 數顯氧指數測定儀



一、適用范圍：

適用于塑料、橡膠、纖維、泡沫塑料、軟片和薄膜及紡織等材料的燃燒性能測定

二、主要技術參數：

1.采用進口氧傳感器，數字顯示氧氣濃度無需計算，精度更高更準確，范圍0— 100%

2.數字分辨率：±0.1%

3.整機測量精度：0.4級

4.流量調節范圍：0-10L/min（60-600L/h）

5.響應時間：＜5S

6.石英玻璃筒：內徑≥75㎜  高300mm

7.燃燒筒內氣體流速：40mm±2mm/s   燃燒筒總高450mm

8.壓力表精度2.5級，分辨率：0.01MPa

9.流量計：1-15L/min（60-900L/H）可調，精度2.5級

10.試驗環境：環境溫度：室溫～40℃；， 相對濕度：≤70%；

11.輸入壓力：0.2-0.3MPa

12.工作壓力：氮?dú)?.05-0.15Mpa   氧氣0.05-0.15Mpa氧氣/氮?dú)饣旌蠚怏w入口：包括穩壓閥，流量調節閥，氣體過濾器和混合室。

13.試樣夾可用于軟質和硬質塑料、紡織品、防火門等

14.丙烷（丁烷）點火系統，火焰長度5mm-60mm可自由調節

15.氣體：工業用氮?dú)狻⒀鯕猓兌龋?9%；（用戶自備）。

16.電源要求：AC220（+10% ）V、50HZ

17.使用功率：50W

18.點火器：有一根金屬管制成、尾端有內徑Φ2±1mm 的噴嘴，能插入燃燒筒內點燃試樣，火焰長度： 16±4mm ， 大小可調

19.自撐材料試樣夾：能固定在燃燒筒軸心位置上、并能垂直夾住試樣

20.非自撐材料試樣夾：能將試樣的兩個垂直邊同時固定在框架上

三、機箱及部分結構：

1. 控制箱：采用數控機床加工成型，鋼板噴塑箱體靜電采用噴涂，控制部分與試驗部分分開控制 。

2. 燃燒筒：耐高溫優質石英玻璃管（內徑￠75mm，長300mm）  出口內徑：φ40mm

3. 混合器：采用玻璃珠填充形式，將氧氣和氮?dú)饩鶆蚧旌稀＃ㄖ?phi;4.5mm填充高度95mm，一袋）

4. 試樣夾具：自撐式夾具，并能豎直地夾住試樣；（可選配非自撐式式樣架），兩套式樣夾滿足不同試驗要求；氧指數測試儀氧指數測試儀式樣夾插接式，安放式樣與式樣夾更簡易

5.標配備用玻璃筒，防止意外損毀，滿足不間斷試驗需求； 長桿點火器尾端管孔直徑￠2±1mm,點火器火焰長度（5-50）mm可任意調

四、設計標準：GB/T 2406.2-2009  GB/T 2406.1-2008

符合標準：ASTM D 2863, ISO 4589-2, NES 714  GB/T 5454 GB/T 10707-2008   GB/T 8924-2005 GB/T 16581-1996 NB/SH/T 0815-2010 TB/T 2919-1998 IEC 61144-1992  ISO 15705-2002  ISO 4589-2-1996



五、裝箱清單：

1.主機                           1臺

2.燃燒筒                         1套

3.點火器                         1個

4.電源線                         1根

5.備用玻璃管                     1根

6.玻璃珠                         1袋（放入燃燒柱內）

7.尼龍管Ф4                      1.2米（連接燃燒柱與主機）

8.密封圈                         若干

9.尖頭試樣夾                     1套

10.金屬網                         1個（放入燃燒柱內）

11.不銹鋼出氣板                   1個

12.橡皮管                         2根

13.M10×1內接頭螺釘              1顆（接燃燒柱內）

14.M10×1接頭螺母                1顆（接主機）

15.說明書                         1份

16.非自撐式試樣夾                 1套（需選配）

Tips:氧指數測定儀試驗時需用不小于98%的工業級氧氣/氮?dú)飧饕黄孔鳛闅庠矗捎谝陨蠚怏w為高危運輸品，無法作為氧指數測定儀的配件提供，只能在用戶當?shù)貧庹举徺I。（為保證氣體的純度請?jiān)诋?dāng)?shù)卣?guī)氣站進行購買）
