金屬?zèng)_擊試樣的尺寸和表面粗糙度：

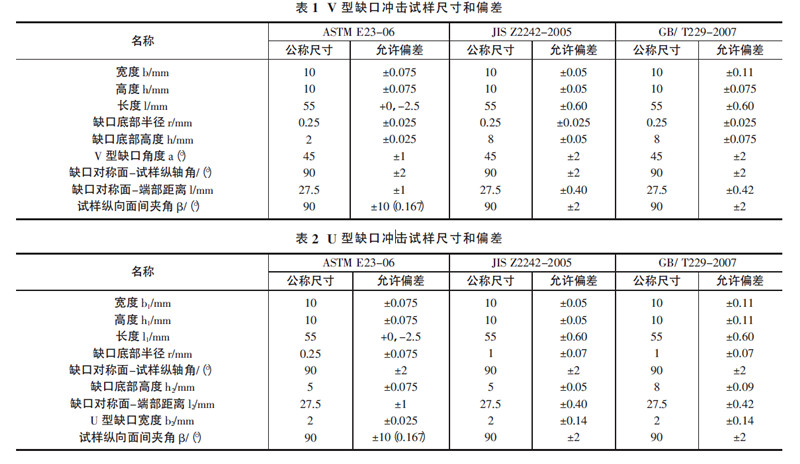

  下表中列舉出了國(guó)標(biāo)GB/T229-2007、美標(biāo)ASTME23-06 和日本JIS Z2242 的試樣的尺寸和偏差。由表中數(shù)據(jù)可知，就允許偏差來(lái)說(shuō)，在ISO 系標(biāo)準(zhǔn)中，GB/T229-2007 的要求低于JIS Z2242-2005。對(duì)于試樣尺寸的允許偏差，ASTM E23-06 大部分規(guī)定都和ISO系標(biāo)準(zhǔn)相當(dāng)或更嚴(yán)格，只有一個(gè)試樣長(zhǎng)度規(guī)定較為寬松。對(duì)于缺口深度的公差范圍，ISO 系標(biāo)準(zhǔn)通過(guò)分別規(guī)定試樣高度和缺口底部高度的公差范圍來(lái)確定，但ASTM E23-06 是直接規(guī)定。
  而對(duì)于試樣的表面粗糙度來(lái)說(shuō)，ISO 系標(biāo)準(zhǔn)的GB/T229-2007 和JIS Z2242-2005 的規(guī)定分別是：除端面以外的4個(gè)面分別優(yōu)于5μm和3.2μm；而ASTM E23206的規(guī)定是：開(kāi)缺口面及與其相對(duì)面優(yōu)于2μm，除端面外的其余兩個(gè)面優(yōu)于4μm。但是作為航標(biāo)HB5144-96 來(lái)說(shuō)相應(yīng)的試樣尺寸也有差異。其中缺口底部大小厚度差不應(yīng)該超過(guò)0.05mm。對(duì)于超高強(qiáng)度鋼，缺口表面粗糙度Ra 值的大允許值為0.32μm。
